ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  bombarde88 le Dim 27 Mai - 2:25


bombarde88

Messages : 24
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  bombarde88 le Dim 27 Mai - 2:27


bombarde88

Messages : 24
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

re :anciennes doc Timberjack

Message  petitdebardeur le Lun 28 Mai - 5:36

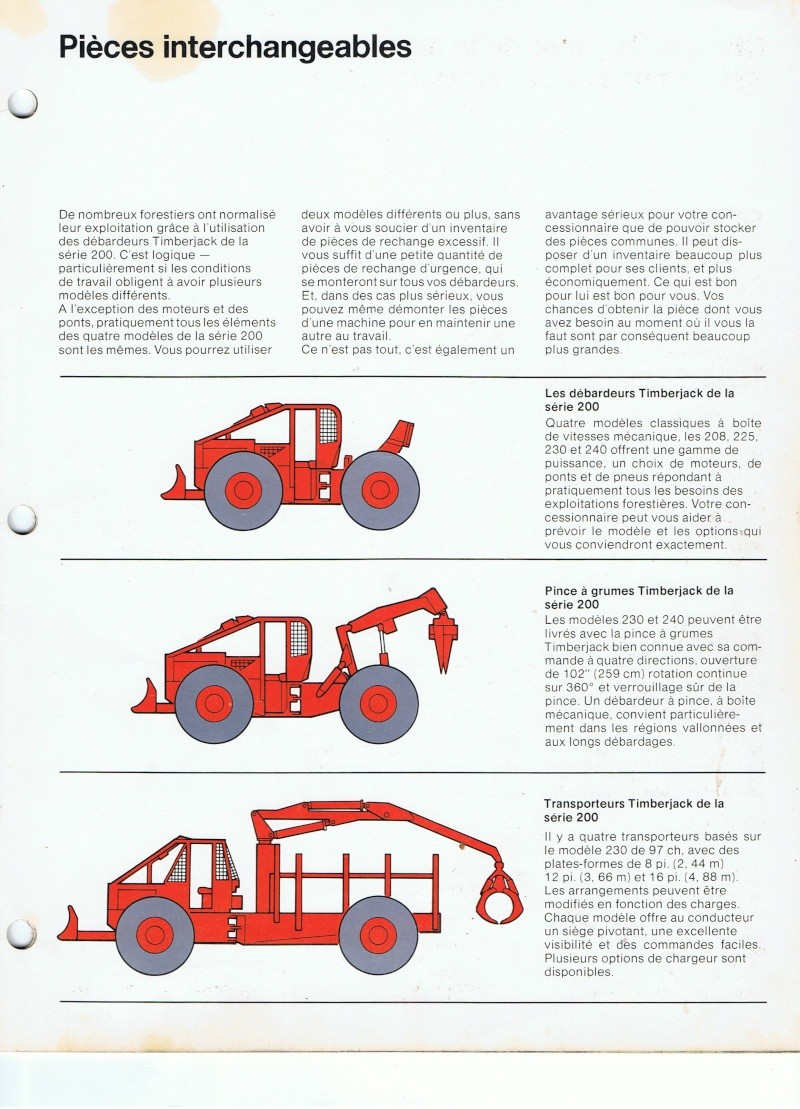

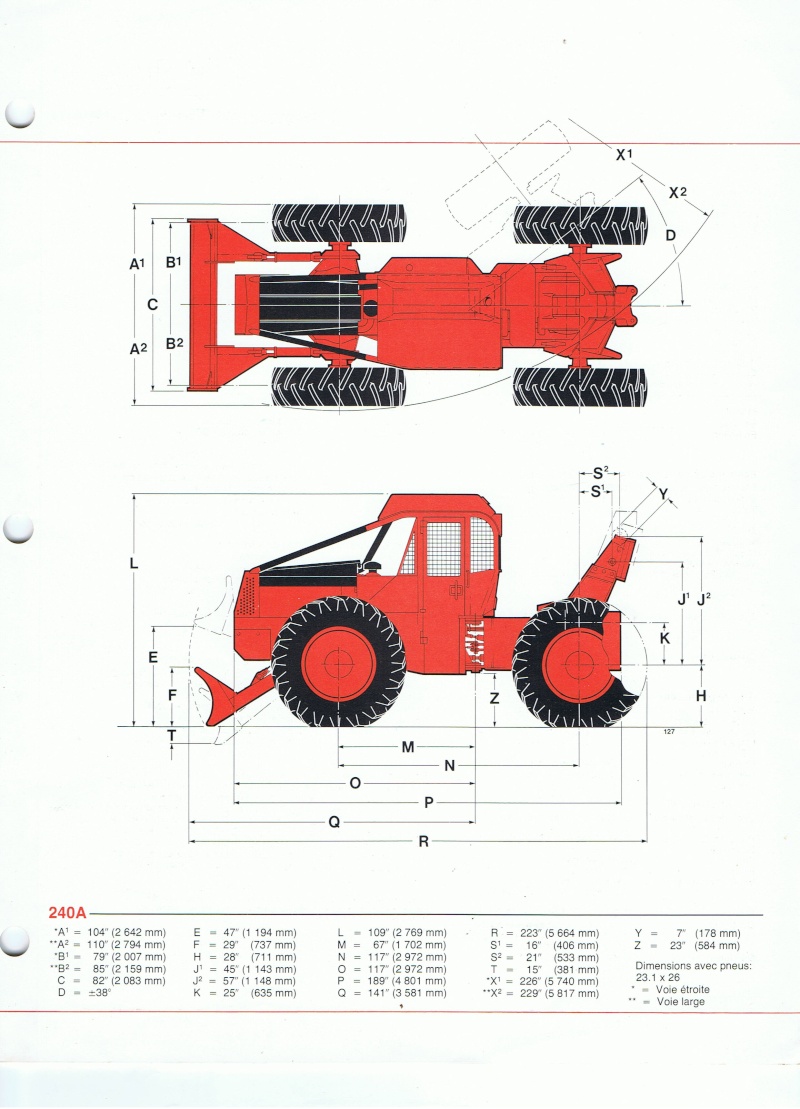

Voici les docs des Tim 225-230-240 série A , de 1989 et le 240 A boite servo (Clark 18000) .
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

re :anciennes doc Timberjack

Message  petitdebardeur le Lun 28 Mai - 5:51

Voici les docs des Tim 225-230-240 série A , de 1989 et le 240 A boite servo (Clark 18000) .
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

re :anciennes doc Timberjack

Message  petitdebardeur le Ven 15 Juin - 20:29

Voici une dernière pub Timberjack de 1974 , bonne lecture !
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

re :anciennes doc Timberjack

Message  petitdebardeur le Dim 24 Juin - 6:51

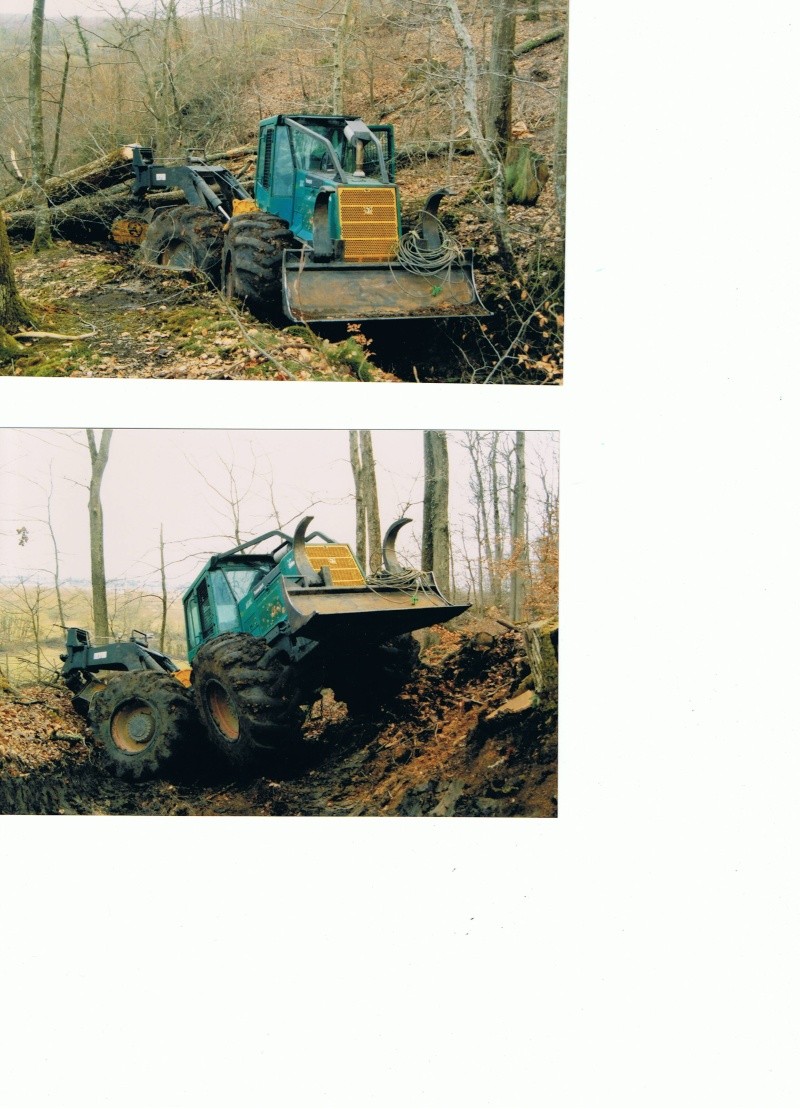

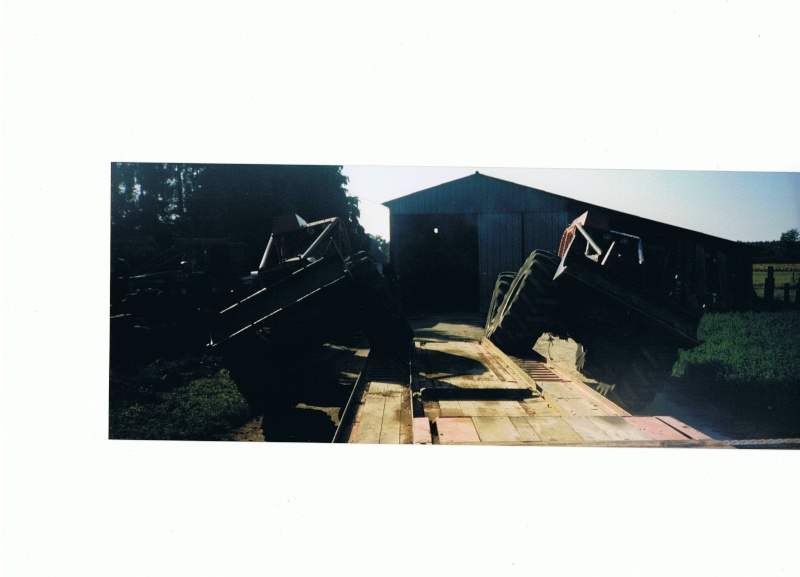

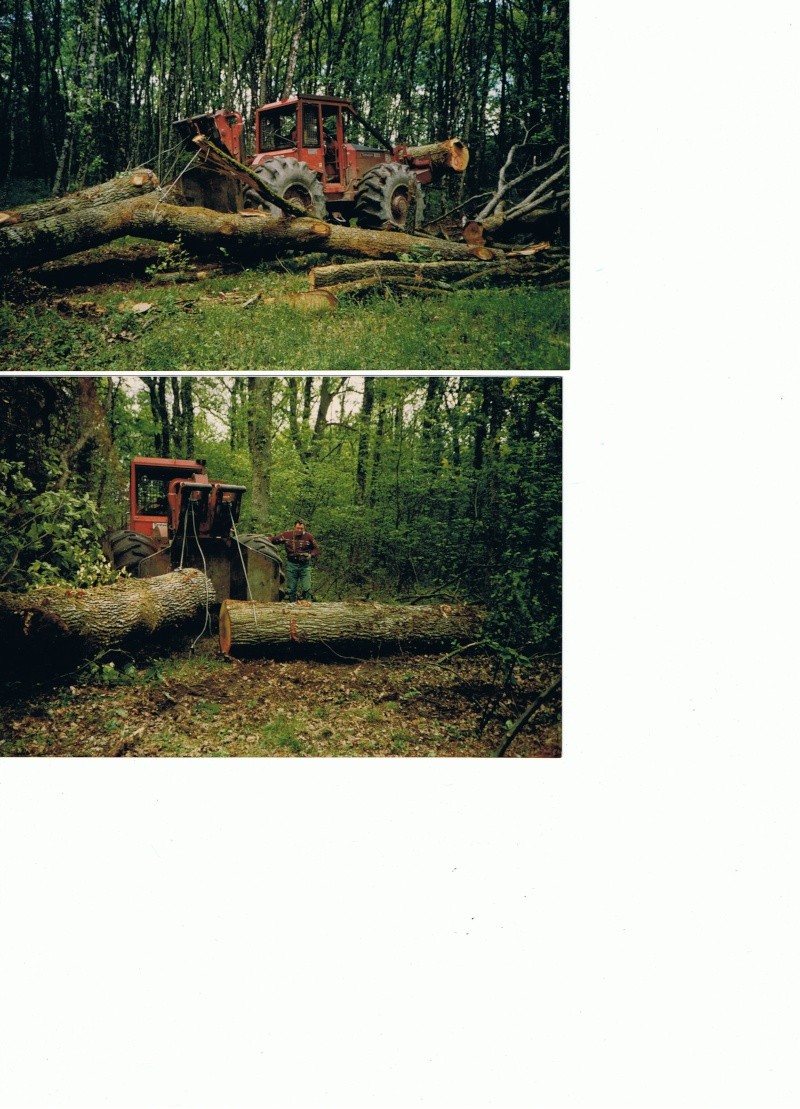

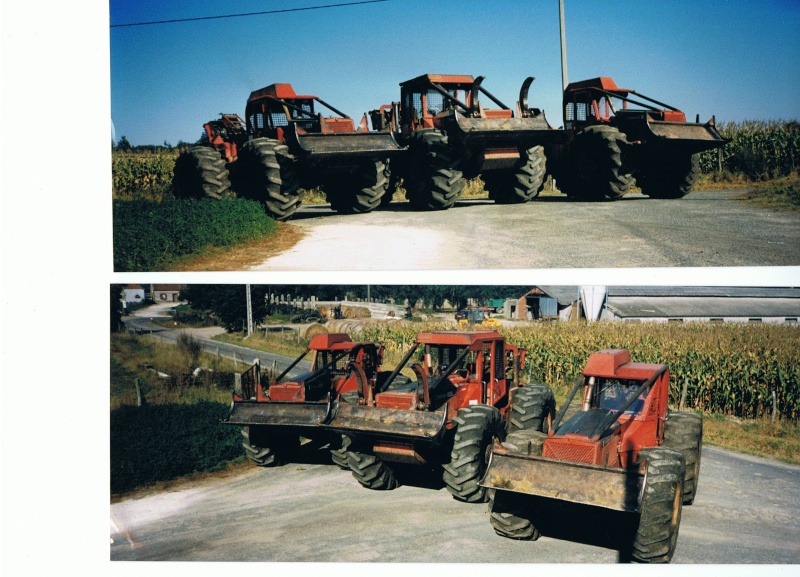

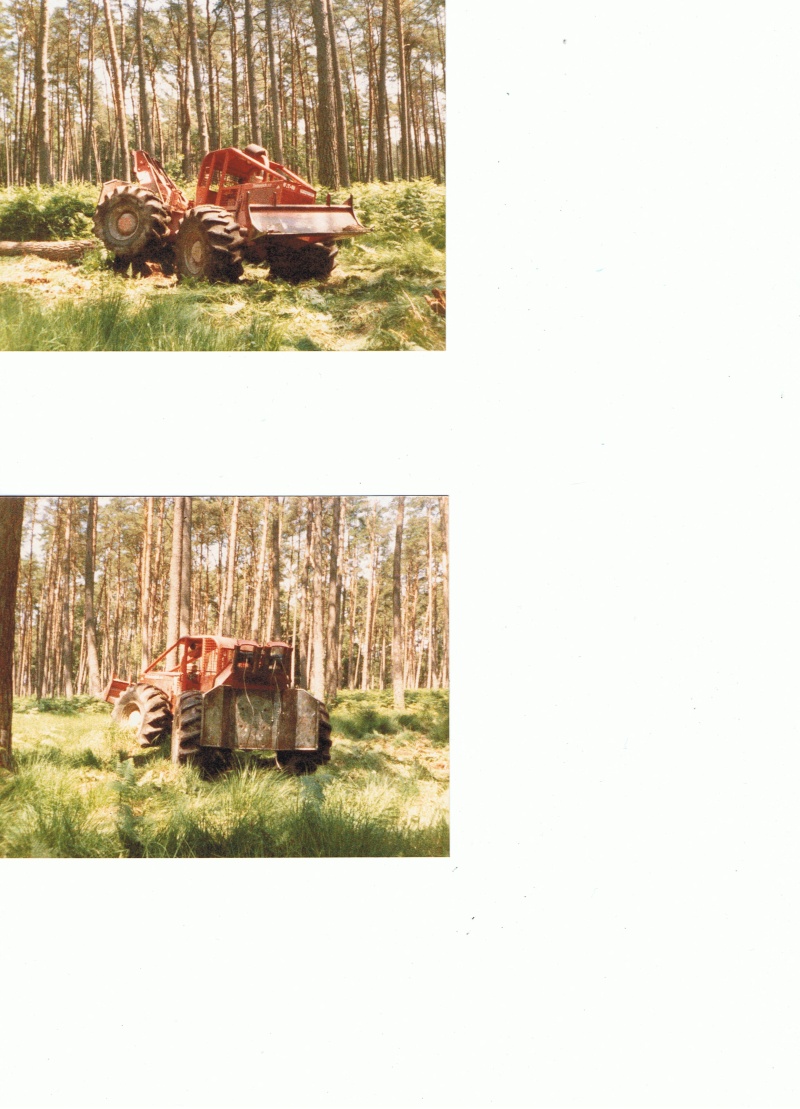

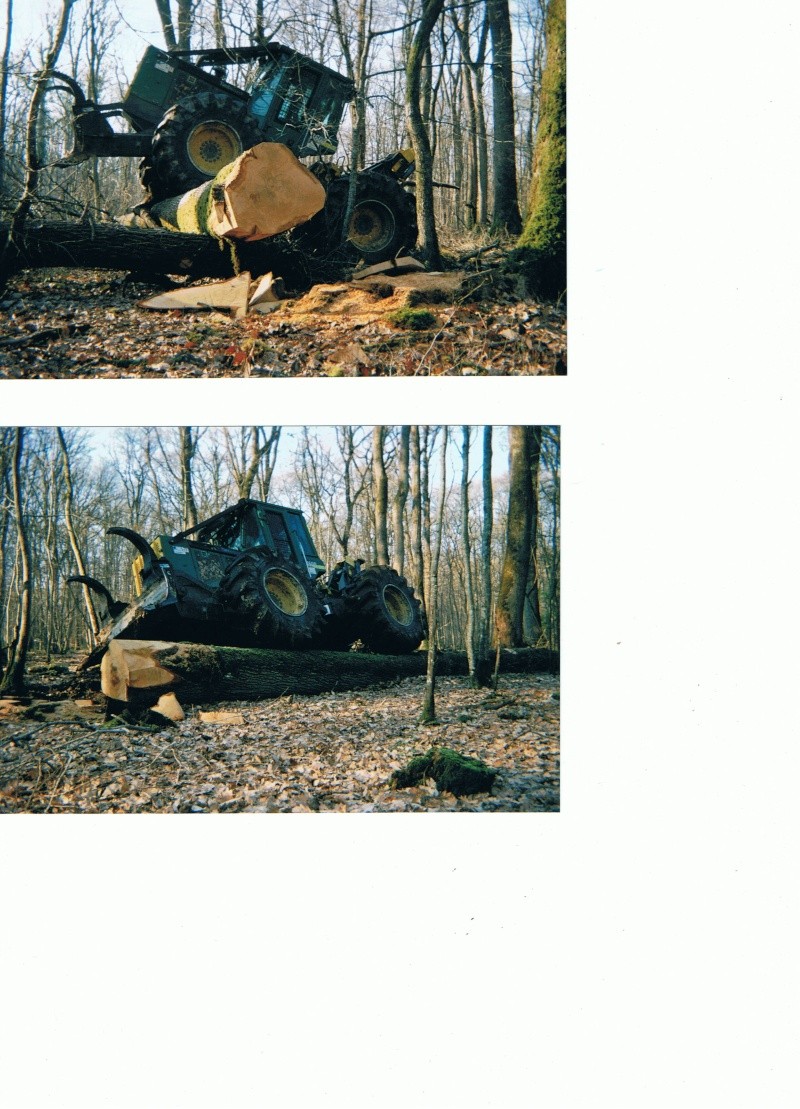

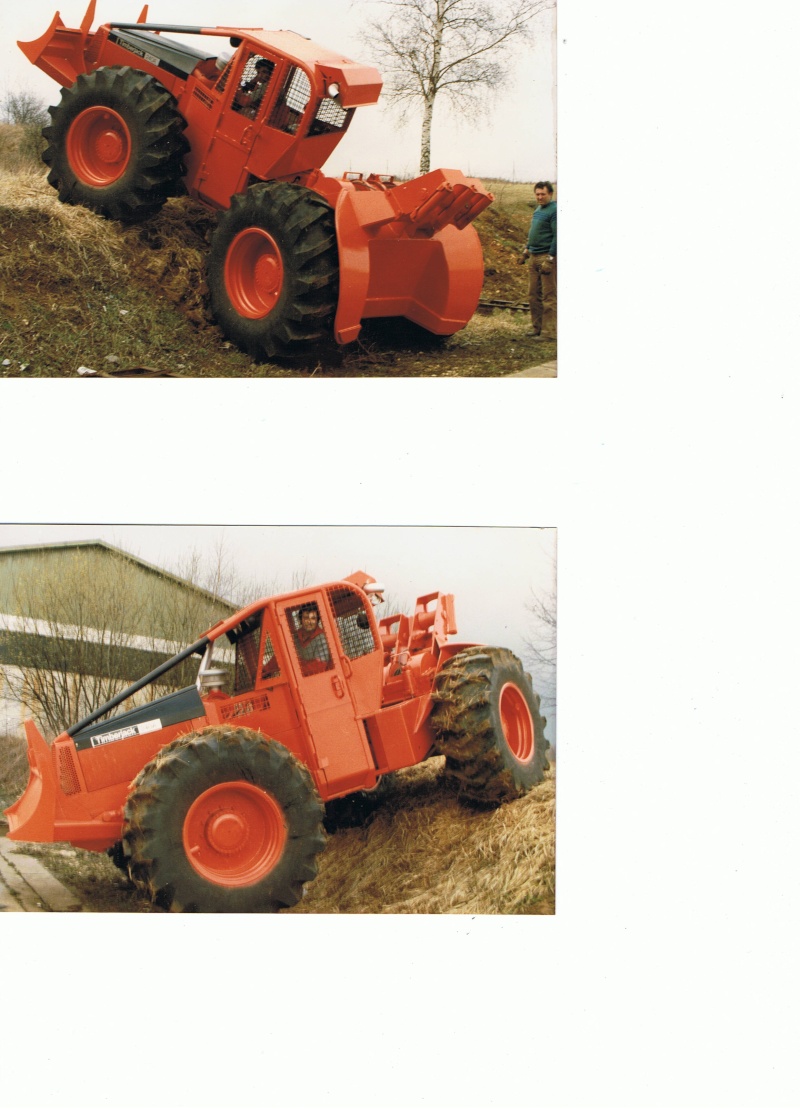

Voici quelques photos des Timberjack que mon père et moi avons
utilisés . Le premier , un 208 acheté rénové et recontruit ,avec ponts Soma 17 MR,blocages de différentiels indépendants à commande electro hydraulique,double treuil CMC et tablier de l' Hydrotim , chez Timbermat en 1985 . Un 240 série A l' a remplacé,moteur GM 4-53 avec ponts ZF avec blocages à glissements limités (ç'était pas terrible ,ça ne fonctionnait pas toujours quand on avait besoin ! ) Ce 240 était monté en roues 24,5x32 ,en période humide on le montait en 30,5x32 (conduite souple indispensable ) Le dernier Agrip de la maison a été remplacé par le Tim 380 A , un des premiers à avoir un tablier à glissieres rondes, fabriqué à l'époque en Belgique , les pinces sont de fabrication maison ,les kits ne se faisaient pas encore . Un 240 A powershift a remplacé le premier 240 ,ce dernier était plus maniable et plus souple bien que le moteur Cummins 6 cyl avait ses limites et la boite aussi, un probleme de chauffe a du etre résolu par le montage d'un radiateur avec ventilo électrique sur le coté de la cabine . Un 225 A d'occasion ,moteur GM 3-53 turbo,est arrivé ,le GM turbo était moins bruyant ,plus souple à bas régime,et beaucoup plus économique en fioule,mais pas très pêchu ! Après changement d'organisation ,un 460 a remplacé le 225 et le 240 . En 2000, l'heure de la retraite ayant sonnée pour mon père,avec l'arrivée d'un chauffeur , le 380, le meilleur engin que l'on a eu ,a été remplacé par un 360 C grapple . Nouvelle réorganisation oblige , le 460 lourd et encombrant fut remplacé par un 360 D, donc un John Deere 540 GIII,roues 24,5x32 , radio intégrale Fusillier avec Vicotronic, simple treuil pour gagner du poids ,pinces AV Costet ,cet engin m'a épaté par sa maniabilité, je retrouvais un peu du 380 dans ce tracteur .Aujourd'hui,(la crise est passée par là ) je travail seul avec un John Deere 548 G III grapple,équipé d'une radio intégrale Falard,je peux commander le grappin,ce qui convient parfaitement à mon travail .
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  saviem sp7 le Dim 24 Juin - 7:39

Bonsoir,
Magnifiques prises de vues qui nous montrent le métier du bois en sus de celui de la passion du matériel. En plus beaux ensembles de porte engins tractés par des VOLVO. Merci De quoi presque faire un livre à vous seul! lol
avatar
saviem sp7

Messages : 34
Date d'inscription : 31/07/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  BAILON ERIC le Dim 24 Juin - 9:19

quel kiff de regarder 1 album photos comme celui la bounce merci bcp Very Happy

BAILON ERIC

Messages : 65
Date d'inscription : 28/03/2011

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  LE BUCHERON le Dim 24 Juin - 18:47

Super reportage! Quelle était la motorisation du 208? Il ne peinait pas trop a emmener du 23,1/26?

LE BUCHERON

Messages : 1315
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

re :anciennes documentations Timberjack

Message  gg4369 le Lun 25 Juin - 9:34

bonjour .bravo et merci pour toutes ces magnifiques photos de tracteurs forestiers en pleine action .On va tout savoir sur les Agrip , les Cemet -Agrip les Timberjack et nous sommes aussi preneur sur les John-Deere avant et apres rachat de Timberjack ainsi que LKT et TreeFarmer quand ils etaient vendu par la Cemet -Agrip .Nous avons une chance formidable d'avoir la presence sur le forum de l'encyclopedie du tracteur forestier :Petit debardeur
avatar
gg4369

Messages : 248
Date d'inscription : 08/08/2010

Revenir en haut Aller en bas

re :anciennes doc TimberjackJ

Message  petitdebardeur le Jeu 28 Juin - 5:20

Je vous remercie tous pour vos compliments , j'ai pris beaucoup de plaisir à vous communiquer docs et photos , et de transmettre tout ce que j' ai connu, vu ,et vécu . Mais ce n'est pas terminé , je fais encore des découvertes dont je vous ferais part bien entendu,il a tellement été contruit de matériel forestier .Pour en revenir au 208 , ses 100 cv assuraient vaiment, plus en proportion par rapport au 240 A qui peinait plus pour enmener les 24,5x32,le diamètre des roues demande un couple énorme, on y gagne en revanche en capacité de franchissement,en capacité de traction,en confort .La différence des performances entre les deux dimensions est conséquante,ça transforme l'engin , mais attention à la casse ! embrayage,boite ponts sont davantage sollicités .Sur le 240 A moteur GM j'avais une boite à cinq vitesses ,( quatre +une lente ) les porteurs Tim 230 avaient ce montage , la vitesse lente je l'utilisais souvent avec les roues 30,5x32,le tirage était énorme mais je pouvais travailler dans des endoits humides ou même un porteur huit roues avait des difficultées .
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  castor le Dim 1 Juil - 2:12

Bonjour superbe reportage de débardage merçi

castor

Messages : 225
Date d'inscription : 15/10/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  LE BUCHERON le Dim 1 Juil - 2:30

Le 208 faisait 100Cv,c'est a dire plus que le 225 avec ses 95CV? scratch

LE BUCHERON

Messages : 1315
Date d'inscription : 24/05/2010

Revenir en haut Aller en bas

re :anciennes doc Timberjack

Message  petitdebardeur le Dim 8 Juil - 6:23

Mon 208 ayant été acheté recontruit ,il n'avait pas grand chose à voir avec l'original , il était motorisé avec un GM 3-53 donnant 101 cv à 2800 trs/min, timbermat ne disait pas si c'était des cv DIN ou SAE,en principe un 3-53 développait 97 HP ,s' agissait'il de British Horse Power ? . Avant on utilisait la norme la plus avantageuse ! Les puissances des GM variaient suivant le type d'injecteur et la vitesse en tours /min,2600 ou 2800 trs ,c'est pourquoi pour un même modèle Timberjack on n'avait pas toujours la même puissance .
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  Ford6610 le Mer 29 Aoû - 18:32

salut merci pour le reportage et les photos superbes Smile

Ford6610

Messages : 76
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  tracteur90 le Jeu 30 Aoû - 7:34

+1
avatar
tracteur90

Messages : 2231
Date d'inscription : 26/07/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  Ford6610 le Jeu 30 Aoû - 8:27

salut le 225 est toujours mon engin prefere le bruit du gm va jamais quitter mes oreilles ca fait presque 35ans Very Happy

Ford6610

Messages : 76
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

merci

Message  jean michel valette le Sam 15 Sep - 1:42

milles merci pour tous ces magnifique doc et photo . nu tresor pour un pour fannatic du timberjack comme moi .

jean michel valette

Messages : 1
Date d'inscription : 15/09/2012

Revenir en haut Aller en bas

timberjack 330

Message  bombarde88 le Sam 15 Sep - 8:55


bombarde88

Messages : 24
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  Ford6610 le Sam 15 Sep - 19:03

salut merci a toi davoir conserve cette doc Smile

Ford6610

Messages : 76
Date d'inscription : 23/08/2012

Revenir en haut Aller en bas

re : anciennes dpcs Timberjack

Message  petitdebardeur le Ven 21 Sep - 19:41

Grand merci pour cette doc rare , mais serait il possible de voir l'autre coté de la fiche technique ? (c'est bien ça les passionnés , plus on leur en plus ils en veulent ! )

Cordiallement . Petit debardeur
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

doc tim 330

Message  bombarde88 le Sam 22 Sep - 0:35

voici en retour la page verso ,mais elle n'est pas de bonne qualitée

bombarde88

Messages : 24
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

doc tim 360

Message  bombarde88 le Sam 22 Sep - 0:47

une doc de 1970 sur le 360

bombarde88

Messages : 24
Date d'inscription : 16/04/2012

Revenir en haut Aller en bas

re : docs Timbetjack

Message  petitdebardeur le Lun 24 Sep - 19:00

Merci Bombarde 88 , entre temps j'ai trouvé la source de cette fiche technique , on peut pas mieux faire mais sachant qu 'elle existe on peut toujours esperer la retrouver .
avatar
petitdebardeur

Messages : 163
Date d'inscription : 30/12/2010

Revenir en haut Aller en bas

Re: ANCIENNES DOCUMENTATIONS SUR LES TRACTEURS TIMBERJACK 208 225 ET 230

Message  le coyote le Sam 12 Jan - 14:06

LE BUCHERON a écrit:Merci pour les docs. Quel était la marque des ponts de premiers 225?

auriez vous de la documentation sur la 217 d avec moteur perkins

le coyote

Messages : 2
Date d'inscription : 12/01/2013
